Pohybový senzor PIR1T do profilu 6-70 sekund, 2A, 12-24VDC, PIR na nosiči, dosah 2m

Popis:

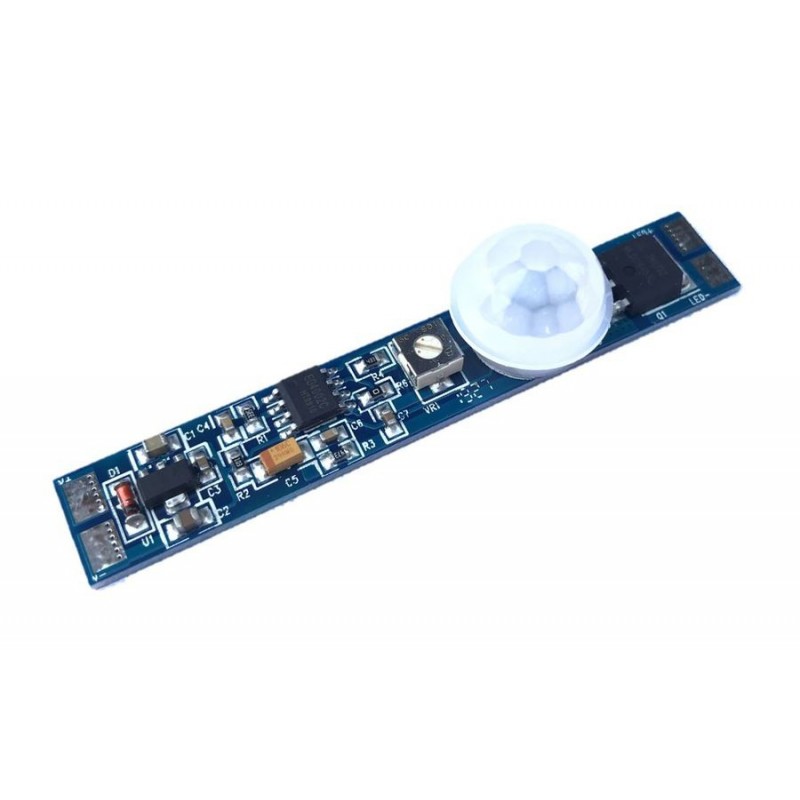

Miniaturní pohybový senzor technologie PIR pro LED pásky do ALU profilů. Senzor má možnost nastavení času sepnutí od 6 do 70 vteřin. PIR sensor je montovaný přímo na nosiči a je nutné vyvrtat otvor skrz difuzor, hloubka mezi vrchem difuzoru a profilem může být max. 6mm. Dosah senzoru je cca 2m. Maximální zatížení je 2A. Vyšší zatížení teplotně ovlivňuje PIR senzor a může vyvolávat falešné sepnutí. Sensor musí být umístěn viditelně.

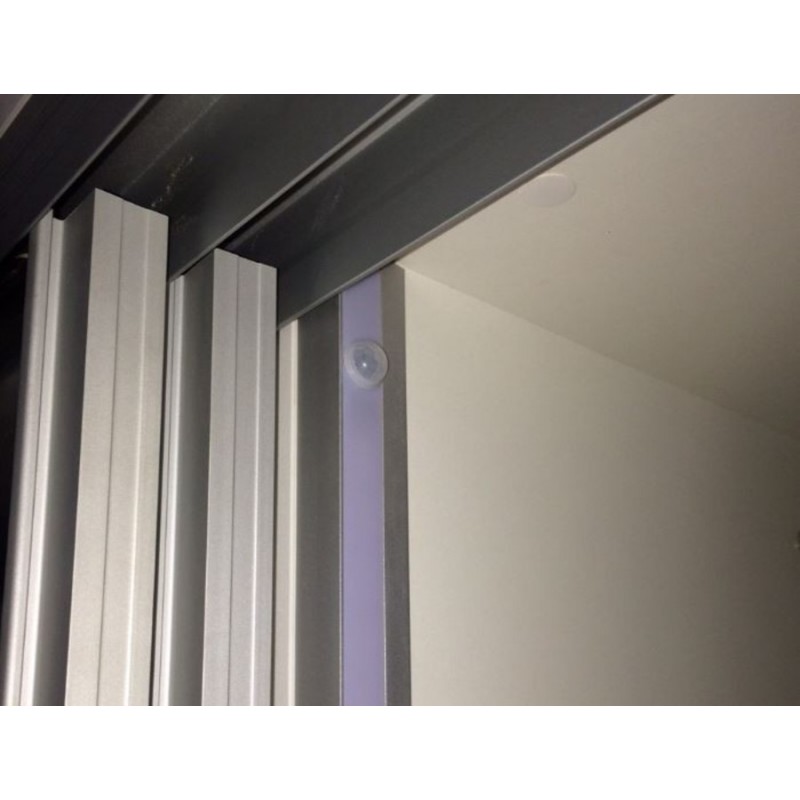

Tento senzor našel spolehlivé uplatnění v automatizaci osvělení v nábytkových a úložných prostorech. Příklad použití - uzavíratelná skříňka kuchyňské linky. Při otevření neprůhledných dvířek skříně je detekován pohyb a sezor rozsvítí instalovaný LED pásek.

Jiné systémy detekce otevření dvířek pracují na kontaktním principu, nebo vyžadují instalaci senzoru v blízkosti dvířek. Pohybový senzor se instaluje přímo do lišty s LED páskem a a není nutný žádný jiný zásah do nábytku. Instalace je tedy jednonuchá a není potřeba nic jiného než napájecí kabel pro LED pásek.

Další výhodou je časové vypnutí LED pásku při nečinnosti delší jak 1 minutu. Standardní systémy detekce otevřených dvířek nechají při zapomenutí zavřít dvířka LED pásek neustále svítit. Pohybový senzor jej po 1 minutě vypne, címž šetří také vaši peněženku. K opětovnému rozsvícení dojde až při dalším pohybu v okolí dvířek.

Ovládání:

Pohybem před senzorem – zapnutí LED pásku
Nečinnost 6-70 sekund – vypnutí LED pásku

Detektor přítomnosti - Ano

Zapojení:

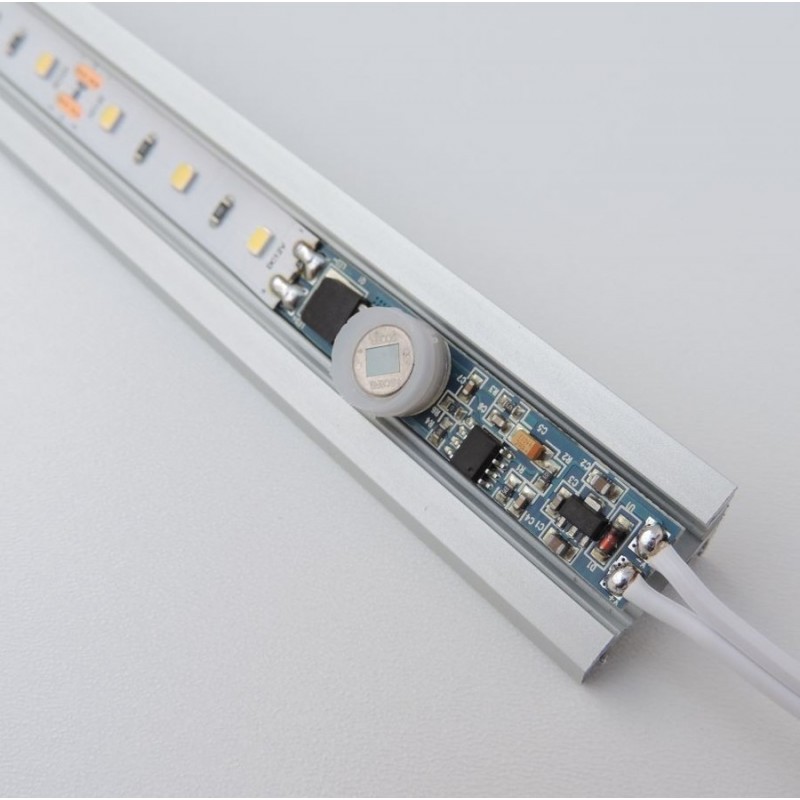

• LED ovladač se spojuje s napájecí dvojlinkou a LED páskem pomocí pájení. Při pájení LED pásku na ovladač není nutno použít vodič, pásek je možno přeložit přes okraj ovladače a napájet přímo na pájecí plošky.
• LED sestava s ovladačem je určena pro instalaci do hliníkových profilů, které slouží jako chladič pro led pásek a tvoří estetiku svítidla. Každý LED pásek je nutno instalovat do lišty!!!
• Nutno dodržet polaritu + - ! Nedotýkejte se senzoru bez krycí čočky!
• Neinstalujte u zdrojů tepla/chladu. Změna teploty může vyvolávat falešné sepnutí.

Instalace do profilu:

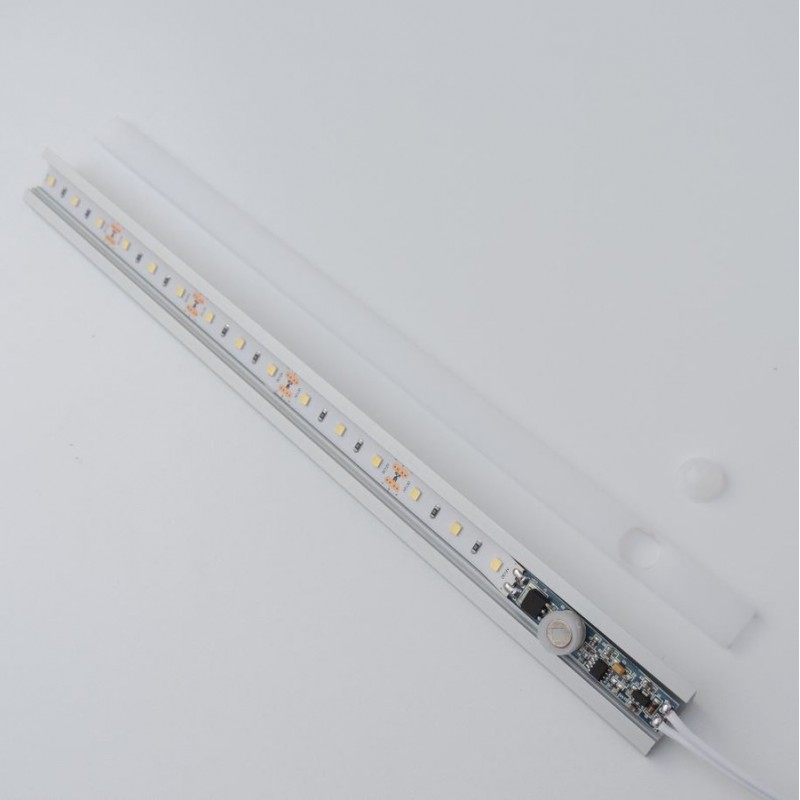

• PIR senzor ovladače je nutno prostrčit skrz krycí difuzor hliníkového profilu.
• Opatrně sejměte Fresnelovu čočku z detektoru tak, aby plastový rukáv zůstal na detektoru a sundali jste pouze čočku. Dedotýkejte se detektoru.
• V krycím difuzoru vyvrtejte otvor o průměru 10mm.

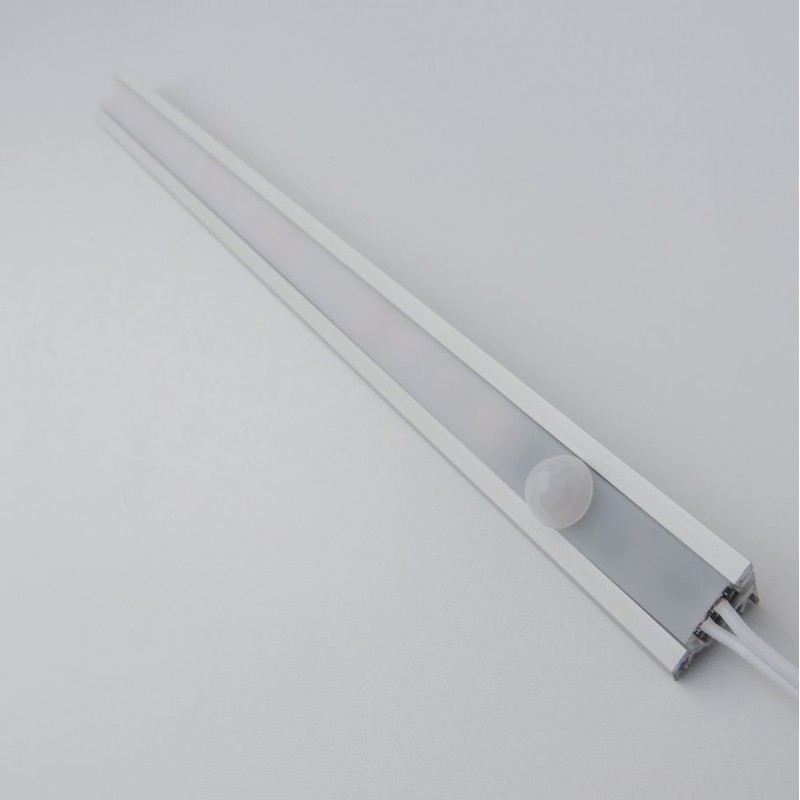

• Nainstalujte ovladač spolu s LED páskem do lišty a lištu překryjte krycím difuzorem - vycentrujte díru v difuzoru přesně nad detektor.
• Nacvakněte difuzor a Fresnelovu čočku zacvakněte do plastového rukávu na detektoru.

Tento pohybový ovladač má PIR senzor instalovaný přímo na těle ovladače. Instaluje se tedy přímo do lišty a PIR senzor se prostrčí otvorem v difuzoru. Pokud potřebujete pohybový senzor prostrčit hrubším materiálem jako je dřevotříska nebo sádrokarton použijte pohybový ovladač s PIR senzorem na kabelu - naleznete v kartě podobné produkty.
