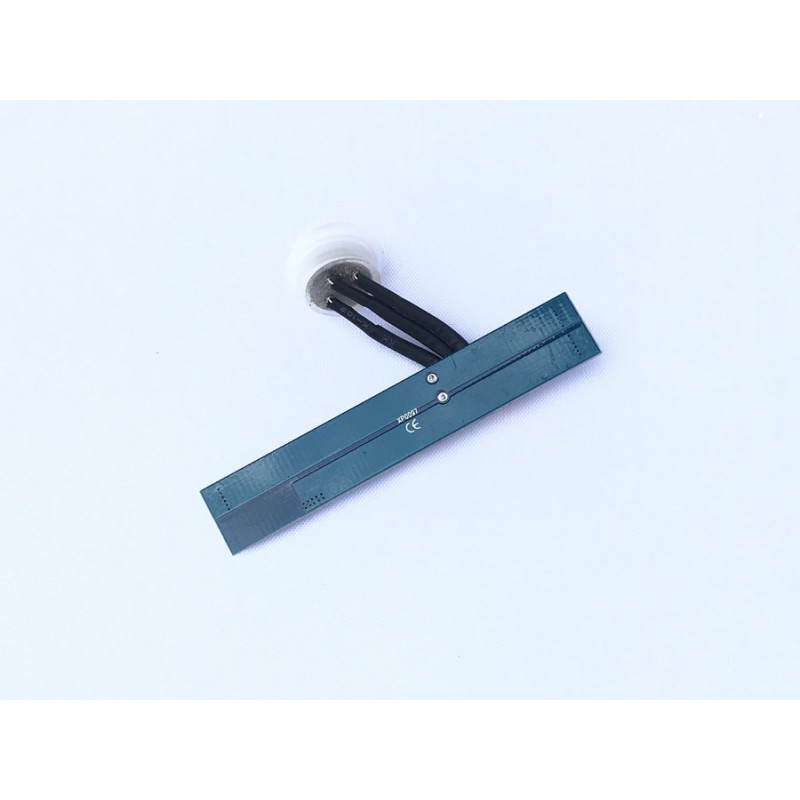

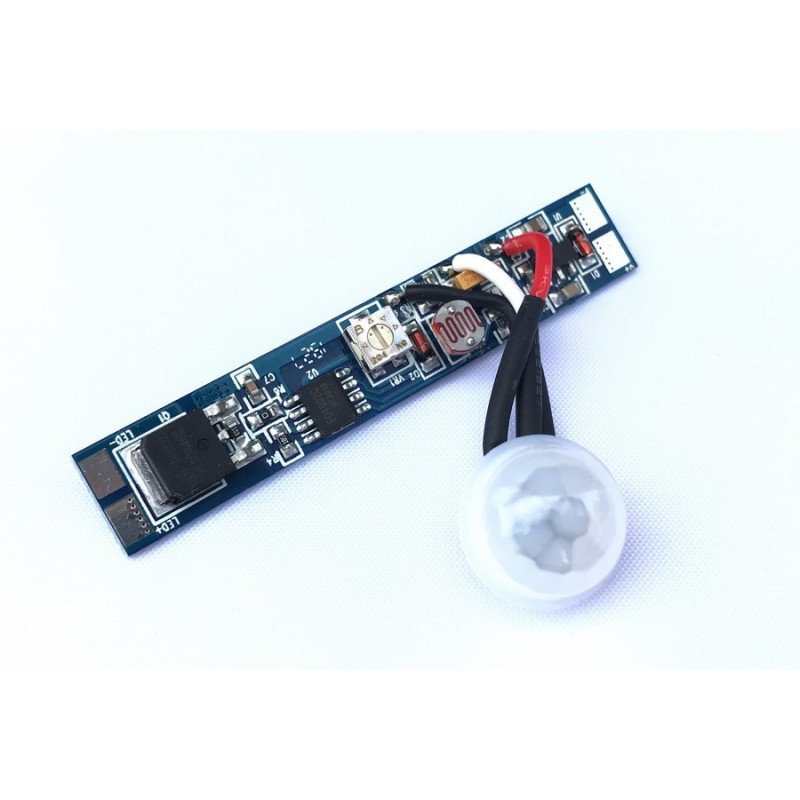

Pohybový senzor PIR2S do profilu se soumrakovým čidlem 2-60lux, 40 sec, 8A, 12-24VDC, dosah 2m

Popis:

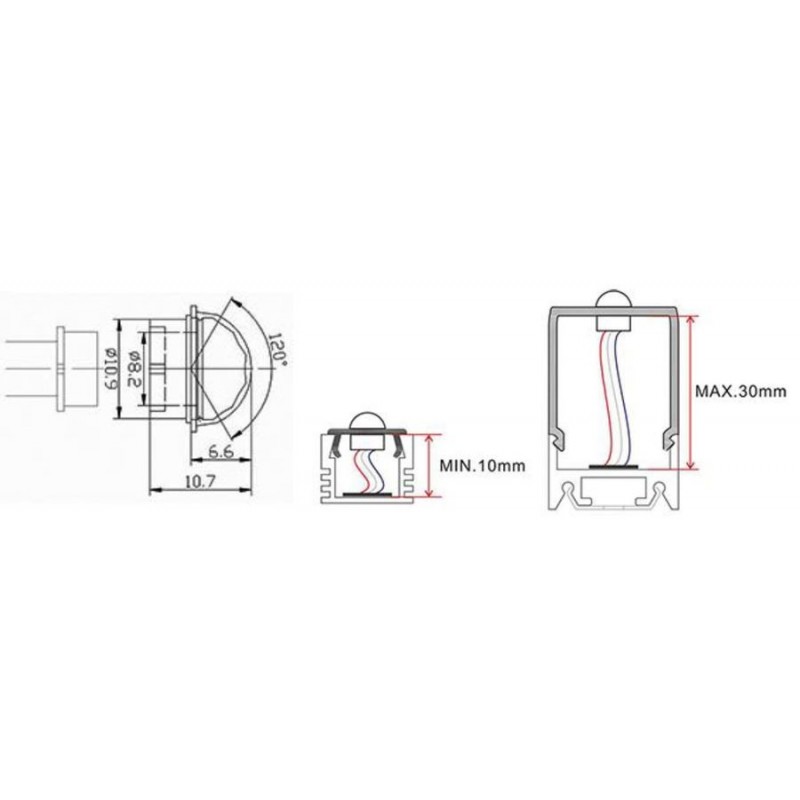

Miniaturní pohybový senzor technologie PIR pro LED pásky do ALU profilů. Senzor má napevno nastaven čas sepnutí 40 vteřin. Obsahuje soumrakové čidlo s nastavením intenzity okolního světla 2-60lux.PIR senzor je montovaný na kabelu což dovoluje použití vysokých profilů, hloubka mezi vrchem difuzoru a profilem může být až. 30mm. Dosah senzoru je cca 2m. Maximální zatížení je 8A. Sensor musí být umístěn viditelně.

Tento senzor našel spolehlivé uplatnění v automatizaci osvělení v nábytkových a úložných prostorech. Příklad použití - uzavíratelná skříňka kuchyňské linky. Při otevření neprůhledných dvířek skříně je detekován pohyb a sezor rozsvítí instalovaný LED pásek.

Jiné systémy detekce otevření dvířek pracují na kontaktním principu, nebo vyžadují instalaci senzoru v blízkosti dvířek. Pohybový senzor se instaluje přímo do lišty s LED páskem a a není nutný žádný jiný zásah do nábytku. Instalace je tedy jednonuchá a není potřeba nic jiného než napájecí kabel pro LED pásek.

Další výhodou je časové vypnutí LED pásku při nečinnosti delší jak cca 40 sekund. Standardní systémy detekce otevřených dvířek nechají při zapomenutí zavřít dvířka LED pásek neustále svítit. Pohybový senzor jej po 40 sekundách vypne, címž šetří také vaši peněženku. K opětovnému rozsvícení dojde až při dalším pohybu v okolí dvířek.

Ovládání:

Okolní osvětlení je silnější než nastavené - Funkce čidla jsou deaktivované
Okolní osvatlení slabší než nastavené - Pohybem před senzorem – zapnutí LED pásku
Okolní osvětlení slabší než nastavené - Nečinnost 40 sekund – vypnutí LED pásku

Detektor přítomnosti - Ano (LED pásek ve vaší přítomnosti nikdy nevypne)

Zapojení:

• LED ovladač se spojuje s napájecí dvojlinkou a LED páskem pomocí pájení. Při pájení LED pásku na ovladač není nutno použít vodič, pásek je možno přeložit přes okraj ovladače a napájet přímo na pájecí plošky.
• LED sestava s ovladačem je určena pro instalaci do hliníkových profilů, které slouží jako chladič pro led pásek a tvoří estetiku svítidla. Každý LED pásek je nutno instalovat do lišty!!!
• Nutno dodržet polaritu + - ! Nedotýkejte se senzoru bez krycí čočky!
• Neinstalujte u zdrojů tepla/chladu. Změna teploty může vyvolávat falešné sepnutí.

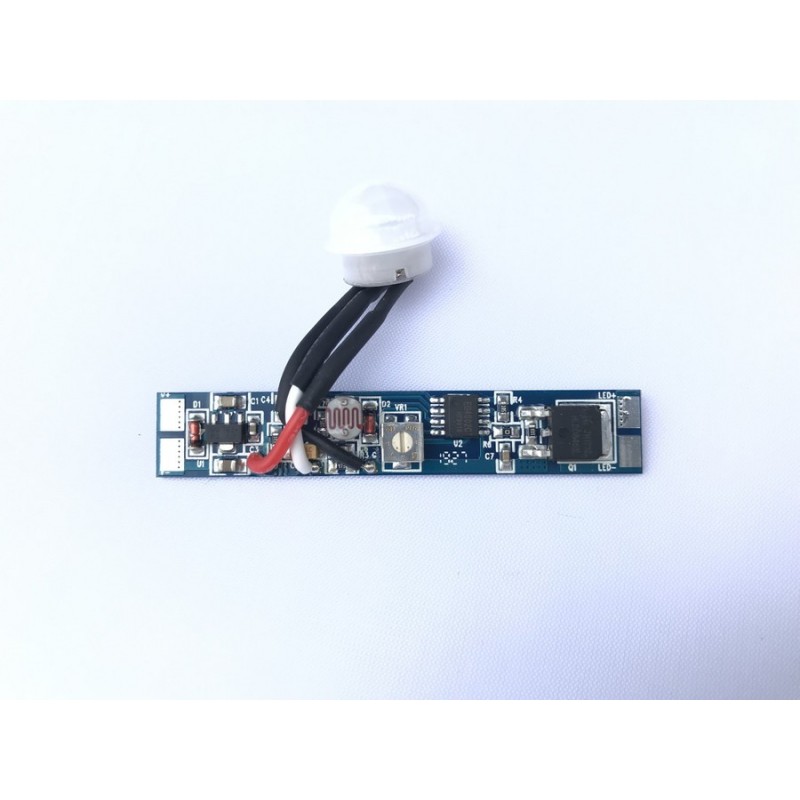

• Citlivost na okolní osvětlení se nastavuje šroubovákem na trimru uprostřed ovladače. Úplné vytočení doleva – max. Lux. Úplné vytočení doprava – min. Lux

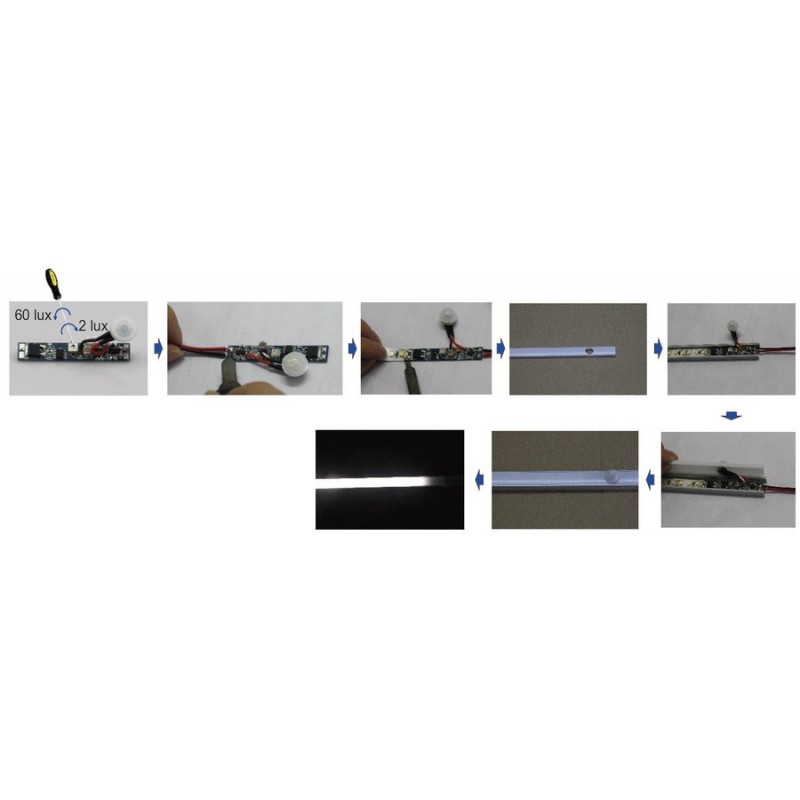

Instalace do profilu:

• PIR senzor ovladače je nutno prostrčit skrz krycí difuzor hliníkového profilu.
• Opatrně sejměte Fresnelovu čočku z detektoru tak, aby plastový rukáv zůstal na detektoru a sundali jste pouze čočku. Dedotýkejte se detektoru.
• V krycím difuzoru vyvrtejte otvor o průměru 10mm.
• Detektor v plastové rukávu prostrčte dírou v difuzoru a Fresnelovu čočku zacvakněte z druhé strany do plastového rukávu na detektoru.

Tento pohybový ovladač má PIR senzor instalovaný na kabelu pro možnost instalace do vysokých profilů či prostrčení přes korpus desky. Pokud potřebujete pohybový senzor umístěný přímo na těle ovladače použijte pohybový ovladač s PIR1T - naleznete ho v kartě podobné produkty.
